La razón por la cual se requiere flotación Flash en un circuito de molienda se refiere al hecho de la «Recuperación del mineral como pronto como este liberado», lo que ha sido reconocido desde hace mucho tiempo en práctica industrial. Esto se aplica no sólo a la concentración gravimétrica sino también a la flotación. Para esta aplicación la celda de flotación fue desarrollada para usarse en un circuito de molienda y ha hecho un trabajo importante en muchas plantas.

flotacion-flash

Cuatro opciones de aplicación de la flotación Flash en un circuito cerrado de molienda

Una mayor cantidad de concentrados de granulometría gruesa puede ser producido y, en general, la recuperación global de la planta se mejora mediante la reducción de las pérdidas debidas a las lamas por exceso de molienda y la formación de partículas finas de minerales de alta gravedad específica.

Circuitos cerrados de molienda con flotación flash

Se presentan diagramas de flujos para indicar algunas de las posibles aplicaciones de las celdas Flash en circuitos de molienda. En los últimos años la exitosa aplicación de ciclones, bombas revestidos de goma y circuitos de chancado de dos etapas han mejorado la viabilidad de las aplicaciones de la celda. Los ciclones en particular han aumentado la flexibilidad de estas aplicaciones, permitiendo el flujo por gravedad positiva y continua de los relaves de esta etapa de flotación para continuar con su tratamiento.

Diagrama de Flujo del Circuito de Molienda #1

En este arreglo la celda de flotación se coloca entre el molino de bolas y clasificador para extraer mineral que se encuentre libre y listo para flotación.

Se suele instalar partes de jebe moldeado en las piezas de desgaste se utilizan exclusivamente en estas celdas. Si el desgaste es grave debido a partículas gruesas de sólidos abrasivos, un compuesto de jebe moldeado especial se puede colocar, lo que amplía notablemente la vida útil del impulsor. Impulsores de disco cónico y placas de desgaste son partes estándar para estas aplicaciones.

Un fondo cónico en la parte inferior de la celda es aconsejable. Actúa como una trampa para las partículas gruesas de alta gravedad específica, fragmentos de los medios de molienda y otros materiales extraños.

Diagrama de Flujo del Circuito de Molienda #2

En este diagrama de flujo se muestra una celda de flotación flash entre los clasificadores. El principal clasificador puede tener un rebose con partículas tan gruesas como la malla 20, y en densidades de hasta el 50% de sólidos. Esto es ideal para la alimentación de la celda de flotación. Los relaves son clasificados a través de un ciclón y el material grueso es retornado al molino de bolas para molienda. El rebose del ciclón tiene un tamaño de malla 65 o más fino, es tratado en un circuito de flotación selectiva o de un solo concentrado.

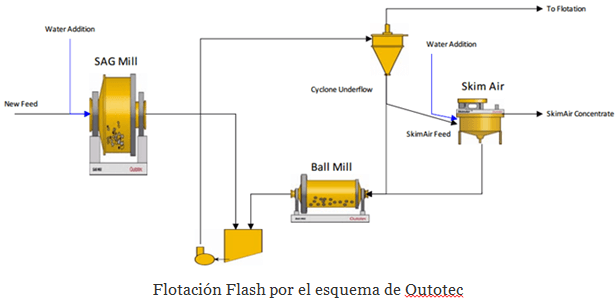

flotacion-flash-por-el-esquema

http://www.outotec.com/imagevaultfiles/id_575/cf_2/maximise_your_recoveries_in_a_flash.pdf

Con este sistema de clasificación de dos etapas, la celda de flotación rápida puede ser convenientemente ubicada para tener una descarga de la pulpa por gravedad hacia la bomba de alimentación del ciclón. El cajón de bomba puede ser una parte de la celda de flotación si se desea.

Diagrama de Flujo del Circuito de Molienda #3

Dos etapas de molienda y clasificación son generalmente aplicables a grandes instalaciones de gran tonelaje donde un porcentaje sustancial de los valores pueden ser recuperados directamente desde el circuito de molienda. Un molino de barras en circuito abierto reducirá el mineral chancado a aproximadamente menos malla 10. Un jig puede instalarse es si minerales gruesos valiosos de tamaño grueso están presentes en el mineral.

El rebose del clasificador en espiral pasa a la celda de flotación y a la clasificación y a la remolienda. Un concentrado de flotación de alta ley puede ser producido con este sistema, y con un bajo ratio de concentración y con un incremento en la capacidad de tratamiento. Las pérdidas por lamas son minimizados enormemente con esta combinación de jig y celda de flotación.

Diagrama de Flujo del Circuito de Molienda #4

La tendencia en muchos circuitos de molienda de gran tonelaje es eliminar completamente el clasificador en espiral y considerando dos fases de molienda en serie con un molino de barras y un molino de bolas. La descarga del molino de barras se dirige directamente al molino de bolas y luego a una etapa de clasificación con ciclones. Estos modernos circuitos de molienda y clasificación son ideales para la inclusión de una celda de flotación rápida como una primera etapa de recuperación.

Una operación grande de cobre con molienda de dos etapas y la clasificación en ciclones, trata realmente la descarga gruesa de los ciclones (menos malla 20 hasta malla 100) en celdas de flotación. Las celdas de flotación rápida pueden recuperar un porcentaje considerable del total de cobre en el concentrado final. Los relaves de la celda de flotación pueden tener un 55% de los sólidos y se remuelen en un molino de bolas. Desde la incorporación de la celda de flotación y mediante una cuidadosa comprobación entre los circuitos en paralelo, se ha establecido tratar de «recuperar el mineral tan pronto como este libre» y de esta forma relaves finales pueden tener un menor contenido de cobre.

Pruebas de Laboratorio

Se deben efectuar pruebas de flotación rápida antes de diseñar una instalación. Esto establecerá si el mineral responderá al proceso de tratamiento. Una muestra representativa de 50 a 60 kilos del material alimentado a un molino de bola es suficiente para las pruebas de flotación.

Una bomba de alimentación a un ciclón puede colocarse cerca de la celda de flotación. El cajón de descarga puede servir como un cajón de bomba

grinding-mill

El dibujo muestra una celda de flotación rápida en el circuito de molienda. El flujo es por gravedad, y los minerales valiosos se recuperan tan pronto estén liberados
