Molino De Bolas Para El Indice De Trabajo De Bond Made in USA

El Molino de Bolas para la prueba que determina el Índice de Trabajo de Bond fue diseñada por F.C. Bond para determinar el Índice de Trabajo para un Molino de Bolas, el cual es una medida de la moliendabilidad y energía requerida para aplicaciones en molienda. El molino de Bond es usado en laboratorios alrededor del mundo. Una copia del método de Bond para determinar el Índice de Trabajo de Molienda se incluye con el molino. Este molino puede ser usado para calcular la moliendabilidad de todos los minerales. El molino se usa para moler un determinado periodo de tiempo. Si el equipo se conecta con un controlador de tiempo puede ser usado para un numero de revoluciones de acuerdo al tipo de molienda deseada. El molino viene con una tabla estándar, motor, contador de revoluciones, arrancador y controles. El molino es un cilindro de acero de 12” y cargado con 44-½ libras de bolas de acero, una malla y un fondo para recibir el pasante. El molino de Bond esta garantizado con las dimensiones internas 12” x 12” dentro de 0.10” tal como fue especificado por Fred Bond. Esto es importante porque el molino original estuvo dentro de estas especificaciones y toda la información derivada por Bond fue obtenida de un molino con estas especificaciones.

test

Descripción

Todo el material es de acero 1018 con las siguientes tolerancias,

  • Los ejes de después de la soldar tienen una tolerancia de 0.0005” en el diámetro (diámetro – 1.4370 a 1.4375) que se ajusta en el rodamiento. El seguro tiene una tolerancia de .002 a lo ancho y .004 a lo largo de la línea central. Los ejes son roscados cubiertos con protectores antes de soldar y maquinados después de soldar.
  • El diámetro del Molino se mantiene en 12.030”. las tapas de los extremos tienen una tolerancia de 0.10”. estas tapas están colocadas con una ligera presión dentro del cuerpo cilíndrico. Luego se aplicó soldadura.
  • La plancha de montaje fue ajustada de acuerdo al diámetro exterior antes de soldar.
  • La tapa de registro fue ajustada al cuerpo cilíndrico de modo que el radio y el diámetro interior encajaron con una tolerancia de 0.15’ después de colocar la empaquetadura.
  • Después de soldar todas las partes fueron revisadas para verificar que estén centradas. Todas las partes tuvieron una tolerancia de 0.005” cunado se coloco el indicador. En el peor caso, la variación fue 0.003”.
  • Después de soldar de todas las partes se eliminaron restos de soldadura o virutillas metálicas y luego fueron alisadas
  • Los ejes se soldaron a las tapas para que puedan quedar soportados por chumaceras, una en cada eje. Una plancha fue soldada en cada tapa, y sobre esta plancha se soldó el eje de cada tapa.

Descripción

Peso de Despacho

(Libras)

Dimensiones de Despacho

(Pulgadas)

Molino de Bond, 220-240 V/3 Fases/60 Hz550

35x36x34

Molino de Bond, Carga de Bolas

4512x12x12
Molino de Bond, 380 V/3 Fases/50 Hz550

35x36x34

* A menos que indique lo contrario, los arrancadores se suministran para 220 V

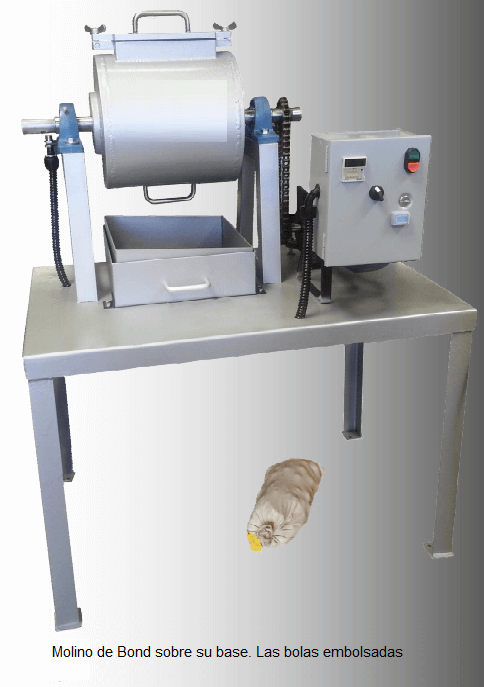

Molino De Bolas Para El Indice De Trabajo De Bond

El molino de Bond no tiene aprobación CE. El Motor tiene certificado CE

Molino De Bolas Para El Indice De Trabajo De Bond 2

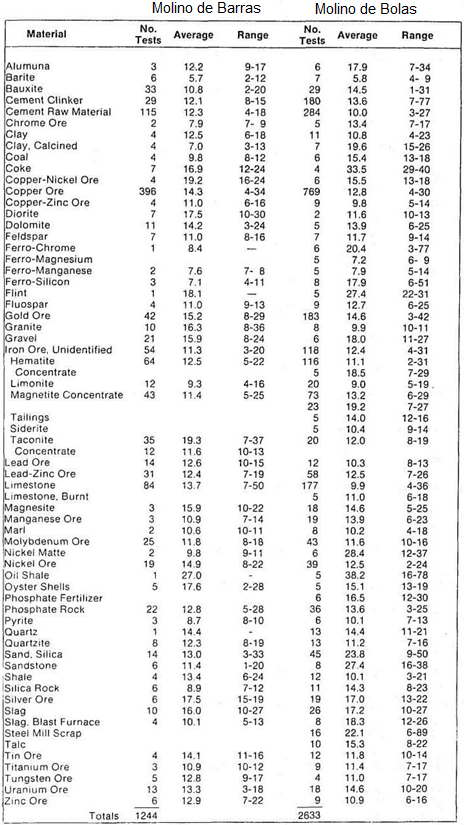

Indice de Trabajo Promedio para un Molino de Barras y un Molino de Bolas
